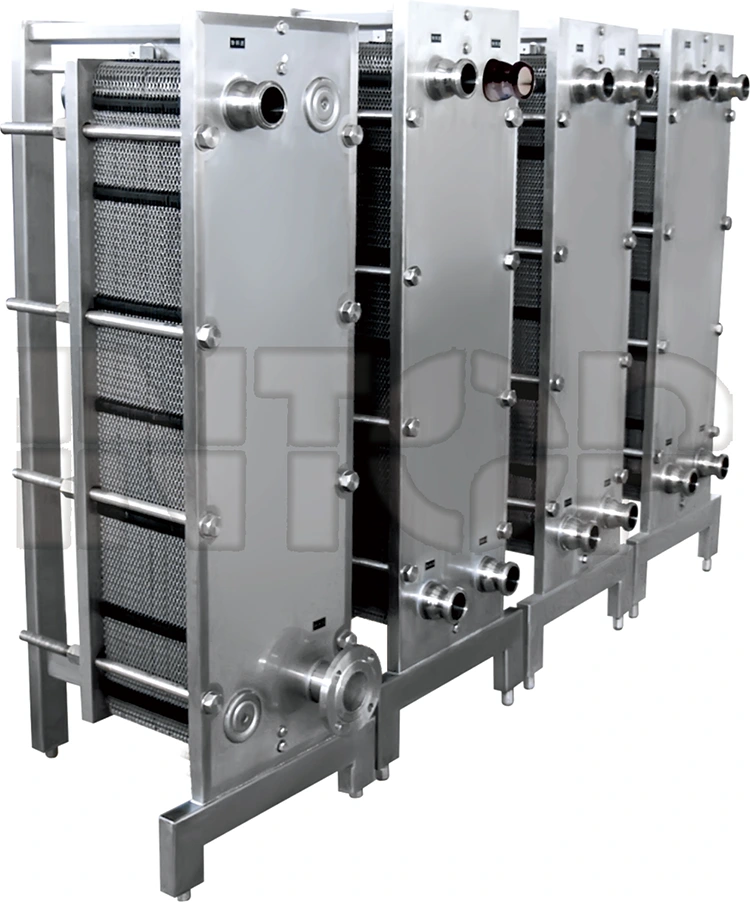

Pločasti izmjenjivač topline

Pločasti izmjenjivač topline novi je tip visokoučinkovitog izmjenjivača topline koji se sastoji od metalnih ploča s određenim valovitim oblicima složenih zajedno. Struktura uključuje brtve, kompresijske ploče (pokretne krajnje ploče, fiksne krajnje ploče) i okvire (gornje i donje vodilice, prednji stupovi). Ploče su zabrtvljene i vođene brtvama za brtvljenje, odvajajući kanale hladne/vruće tekućine. Medij za izmjenu topline hladno/vruće teče kroz svaki kanal i izmjenjuje toplinu s odvojenim pločama kako bi se postigla željena temperatura za korisnika. Svaka ploča ima otvore na četiri kuta, koji su sastavljeni u snop kako bi formirali distribucijske i sabirne cijevi za tekućinu. Nakon izmjene topline između hladnog/vrućeg medija, ona teče natrag iz odgovarajuće sabirne cijevi i reciklira se.

Načelo strukture proizvoda

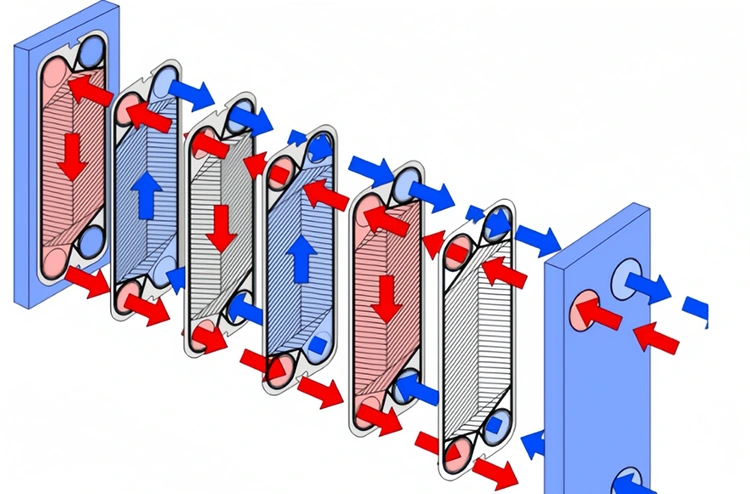

Struktura jednog procesa: samo 2 ploče ne prenose toplinu - glavna i stražnja ploča.

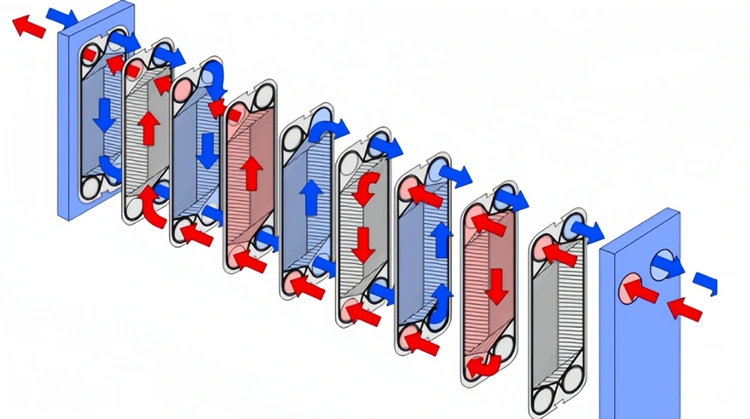

Dvostruka struktura procesa: Svaki proces ima 3 ploče koje ne prenose toplinu.

Značajke proizvoda

(1) Mala veličina i mali otisak;

(2) Visoka učinkovitost prijenosa topline;

(3) Fleksibilni sklop;

(4) Niska potrošnja metala;

(5) Mali gubitak topline;

(6) Jednostavno rastavljanje, čišćenje i održavanje.
